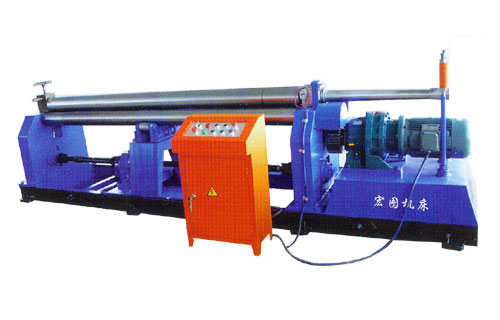

W11上輥萬能式卷板機
|
|
所屬分類： 卷板機系列編 號： 2110003235規 格：不限 型 號：W11 產品價格： 面議 |
|
性能特點：
該機結構形式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿螺母蝸桿轉動而獲得，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪齒合，為卷制板材提供扭矩。該機缺點是板材端部需借助其它設備進行預彎。 |
|
技術參數：
| 規格型號 |
最大卷板厚度 |
最大卷板寬度 |
板材屈服極限 |
卷板速度 |
滿載最小卷板直徑 |
上軸直徑 |
下軸直徑 |
兩下軸中心距 |
主電機功率 |
機器重量 |
外形尺寸 |
| mm |
mm |
mm |
m/min |
mm |
mm |
mm |
mm |
kw |
t |
mm |
| w11－6×1500 |
6 |
1500 |
245 |
7.16 |
380 |
180 |
170 |
210 |
4 |
2.6 |
3310×1210×1330 |
| w11－6×2000 |
6 |
2000 |
245 |
7.16 |
380 |
180 |
170 |
210 |
5.5 |
3.1 |
3310×1210×1330 |
| w11－6×2500 |
6 |
2500 |
245 |
7.16 |
500 |
190 |
170 |
260 |
5.5 |
4.6 |
4310×1210×1330 |
| w11－6×3200 |
6 |
3200 |
245 |
6.46 |
500 |
240 |
200 |
310 |
7.5 |
7.2 |
5200×1400×1200 |
| w11－8×2000 |
8 |
2000 |
245 |
7.16 |
450 |
190 |
170 |
260 |
7.5 |
4.1 |
3810×1210×1330 |
| w11－8×2500 |
8 |
2500 |
245 |
6.46 |
500 |
240 |
200 |
310 |
11 |
6.7 |
4500×1420×1610 |
| w11－12×2000 |
12 |
2000 |
245 |
6.46 |
500 |
240 |
200 |
310 |
11 |
6.2 |
4050×1420×1610 |
| w11－12×2500 |
12 |
2500 |
245 |
5 |
750 |
280 |
240 |
360 |
11 |
8.1 |
5000×1500×1300 |
| w11－12×3000 |
12 |
3000 |
245 |
5 |
650 |
280 |
240 |
360 |
11 |
21.1 |
5500×1500×1300 |
| w11－16×2000 |
16 |
2000 |
245 |
5 |
750 |
280 |
240 |
360 |
11 |
7.8 |
4500×1500×1300 |
| w11－16×2500 |
16 |
2500 |
245 |
5 |
750 |
280 |
240 |
360 |
11 |
8.5 |
5000×1500×1300 |
| w11－16×3200 |
16 |
3200 |
245 |
5 |
900 |
340 |
280 |
440 |
11 |
15.6 |
6300×1600×1900 |
| w11－20×2000 |
20 |
2000 |
245 |
5 |
750 |
280 |
240 |
440 |
11 |
7.8 |
4500×1500×1300 |
| w11－20×2500 |
20 |
2500 |
245 |
5 |
850 |
340 |
280 |
490 |
15 |
14.7 |
5600×1600×1900 |
| w11－25×2000 |
25 |
2000 |
245 |
5 |
850 |
340 |
280 |
490 |
22 |
13.2 |
5100×1600×1900 |
| w11－25×2500 |
25 |
2500 |
245 |
4.5 |
900 |
380 |
300 |
600 |
30 |
24.7 |
6000×4600×2150 | |
